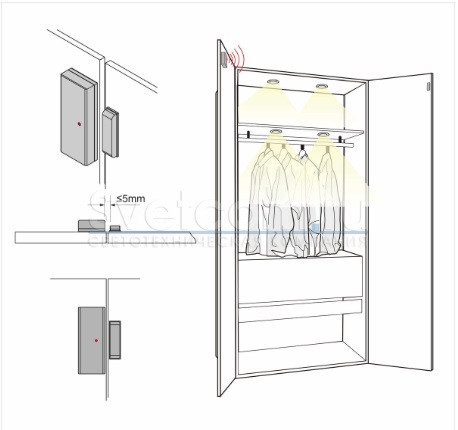

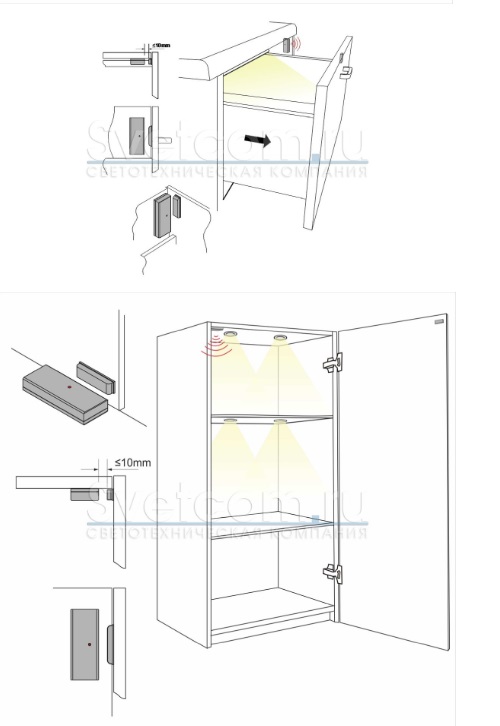

Беспроводный выключатель с магнитным датчиком, срабатывает на размыкание магнита. Дистанционный выключатель устанавливается на раму выдвижного ящика или раму шкафа. Магнит устанавливается на выдвижном ящике или дверце шкафа. При размыкании - включается источник света, при смыкании выключается. Устройство управления взаимодействует с магнитным датчиком по радиоканалу. Беспроводное соединение, дистанция срабатывания до 5 м.

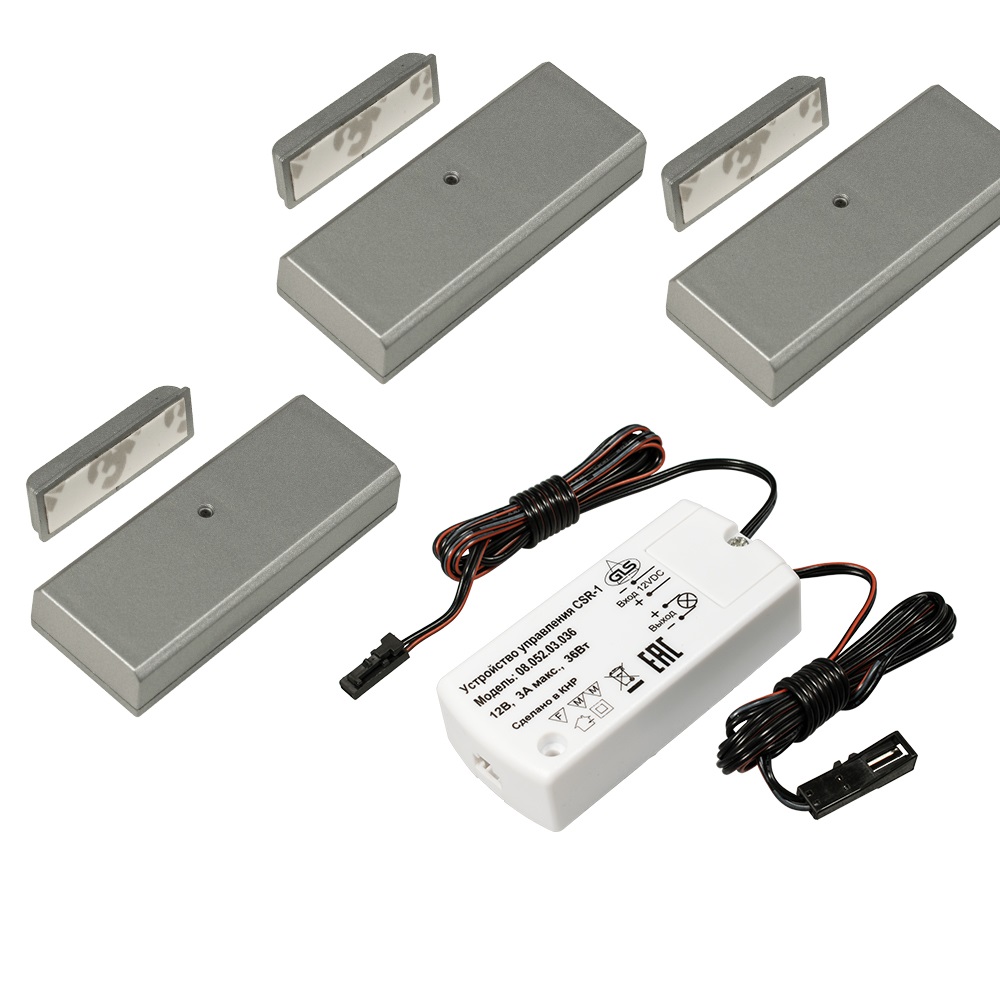

В состав выключателя входят:
1. устройство управления CSR-1 с проводами с коннекторами типа LED 12V (L813\815) - 1 шт.
2. магнитный датчик MSR-1 с двумя батареями тип 1632 - 1, 2 или 3 шт в зависимости от типа комплекта.
3. магнит для датчика MSR-1 - 1, 2 или 3 шт в зависимости от типа комплекта.
4. упаковка и документация.
Привязка выключателя к устройству управления:
Подключите устройство управления CSR-1 к источнику питания 12 В,
Нажмите кнопку привязки один раз. Светодиодный индикатор зажжется красным светом,
Отодвиньте магнит от передатчика (MSR-1) и затем поднесите снова. Светодиод на устройстве управления замигает. Это означает, что привязка прошла успешно,
Длительное касание на кнопку привязки CSR-1 (более 5 сек.) стирает память.
При необходимости, с одним устройством управления можно использовать до 4-х магнитных выключателей MSR-1. Привязка каждого магнитного выключателя осуществляется аналогично описанному выше.
Алгоритм работы устройства управления CSR-1 с несколькими магнитными датчиками MSR-1.
Если одно устройство управления CSR-1 работает с несколькими магнитными выключателями, надо иметь ввиду, что приоритетным является первый пришедший на CSR-1 сигнал.
Пример для трех дверей, каждая из которых оборудована магнитным выключателем и с одним общим CSR-1 включающим освещение:
Все двери закрыты – освещение выключено.
Когда одна из дверей открывается – светильник включается. Последующие открытие остальных двух дверей не оказывает влияния на состояние CSR-1.
Если при включенном светильнике закрыть одну из дверей, CSR-1 выключает светильник независимо от положения остальных дверей.
Чтобы светильник снова включился, нужно закрыть и открыть одну из дверей.

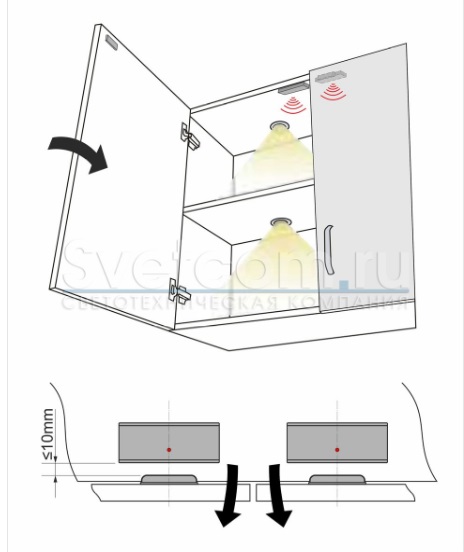

Дистанция срабатывания магнитного датчика относительно двери < 10 мм
Дистанция от датчика до блока управления не должна превышать 5 м
Датчик укомплектован элементом питания 3 В (2 батареи 1632)
Габариты датчика 54,5 х 21,6 х 9,5 мм
Габариты магнита 32 х 8 х 4 мм
Габариты управляющего устройства 84 х 35 х 19 мм
